Cuda, Flash Attention

Flash Attention Appendix

实验、配置与指令补充说明

Posted by BY on April 18, 2026

说明

本文是 Flash Attention from Scratch 系列的附录整理版，主要聚焦：

  • benchmarking / profiling 的实验设置
  • arithmetic intensity 的计算脚本
  • nvcc 与寄存器 spill 相关编译参数
  • Ampere 设备关键规格与吞吐数据
  • mma、cp.async、wmma 相关指令级补充

原文参考：Appendix。

AI 使用说明

原作者在附录中给出的 AI 使用范围：

  • 主要用于 Python 脚本代码生成
  • 用于博客文字编辑
  • 少量用于 C++ 代码

Benchmarking 与 Profiling 环境

实验环境（原文）：

  • CUDA 12.8（driver 570.133.20）
  • Python 3.12
  • PyTorch torch==2.5.1+cu124
  • Flash Attention 2 fork（固定到 commit b36ad4e，做了若干工程性裁剪）

Benchmark 设置

  • sequence lengths：512, 1024, 2048, 4096, 8192, 16384
  • 每个 kernel：warmup 32 次，计时 128 次用于 TFLOPs 统计

固定频率如下：

Device SM Clock DRAM Clock
RTX 3090 1680 MHz 9501 MHz
A100 PCIe 80GB 1110 MHz 1512 MHz

A100 仅支持固定 DRAM clock（1512 MHz）。

查看设备可用时钟：

nvidia-smi --query-supported-clocks=gr,mem --format=csv

Nsight Compute Profiling 命令

ncu \
  --config-file off \
  --export /path/to/profile \
  --force-overwrite \
  --target-processes application-only \
  --kernel-name regex:device|flash \
  --warp-sampling-interval 1 \
  --warp-sampling-max-passes 1000 \
  --warp-sampling-buffer-size 536870912 \
  --set full \
  --apply-rules no \
  --import-source no \
  /path/to/python /path/to/repo/tools/benchmark/run_kernels.py 4096 128 --kernels $KERNEL_CONFIG_NAME \
  --n_runs 32

Arithmetic Intensity 计算

附录中的 Python 代码（单 tile pair）：

ELEM_SIZE = 2  # bytes

def tile_softmax_flop(B_r, B_c, d_head) -> int:
    # Kernel 6-16
    return B_r * (4 * B_c + d_head + 4)
    # Kernel 1-5
    return B_r * (5 * B_c + d_head + 3)

def kv_tile_flop(B_r, B_c, d_head) -> int:
    QK_flops = 2 * B_r * d_head * B_c
    PV_flops = 2 * B_r * B_c * d_head
    softmax_flops = tile_softmax_flop(B_r, B_c, d_head)
    return QK_flops + PV_flops + softmax_flops

def gmem_transfer_size(B_r, B_c, d_head) -> int:
    return d_head * 2 * (B_r + B_c) * ELEM_SIZE

def arithmetic_intensity(B_r, B_c, kv_seq_len, d_head) -> float:
    return (
        kv_tile_flop(B_r, B_c, d_head) * (kv_seq_len // B_c)
    ) / gmem_transfer_size(B_r, kv_seq_len, d_head)

编译参数：寄存器 Spill 排查

常用 nvcc 选项：

  • -Xptxas=-warn-spills
  • -Xptxas=-warn-lmem-usage
  • --resource-usage

无 spill 时典型输出：

ptxas info    : Function properties for ...
       0 bytes stack frame, 0 bytes spill stores, 0 bytes spill loads
ptxas info    : Used 163 registers, used 1 barriers, 448 bytes cmem[0]

有 spill 时典型输出：

ptxas info    : Function properties for ...
       456 bytes stack frame, 668 bytes spill stores, 580 bytes spill loads
ptxas info    : Used 255 registers, used 1 barriers, 456 bytes cumulative stack size, 448 bytes cmem[0]

Compute Capability 与设备吞吐

关键 Compute Capability 规格

Device Compute Capability Max Shared Memory (CTA/SM) Max 32b Registers / Thread # 32b Registers / SM
A100 8.0 163KB / 164KB 255 65536
RTX 3090 8.6 99KB / 100KB 255 65536

Ampere 设备吞吐对比

Device GMEM Bandwidth mma TFLOPs/s (16b input, 32b accum) FP32 TFLOPs/s mma / FP32 MUFU TFLOPs/s Compute Capability
A100 1.94 TB/s 311.84 19.5 16x 4.875 8.0
RTX 3090 936.2 GB/s 71 35.6 2x 4.45 8.6

Kernel 规格与属性

Kernel Specification

  • forward pass only
  • non-causal attention
  • d_head = 128
  • no dropout / no KV caching
  • Q/K/V sequence lengths 相同
  • sequence lengths 可被 block sizes 整除
  • 输入输出 bf16/fp16，softmax 在 fp32

Kernel 7 指令比例（附录）

Kernel FP32+INT : mma ratio Non-mma : mma ratio
Kernel 7 (ours) 3.0 - 5.2 4.2 - 6.5
Optimized Kernel 1.6 - 2.36 2.41 - 3.67

指令补充

PTX 与 SASS 对应

PTX SASS
ldmatrix LDSM
cp.async LDGSTS
mma（16-bit input） HMMA

mma 指令（m16n8k16）

本文核心 PTX 形式：

mma.sync.aligned.m16n8k16.row.col.f32.f16.f16.f32 d, a, b, c

要点：

  • mma：matrix multiply-accumulate
  • .sync.aligned：warp 内同步且对齐执行
  • m16n8k16：形状规格
  • .row.col：A row-major，B col-major
  • .f32.f16.f16.f32：D, A, B, C 数据类型

cp.async vs 传统加载

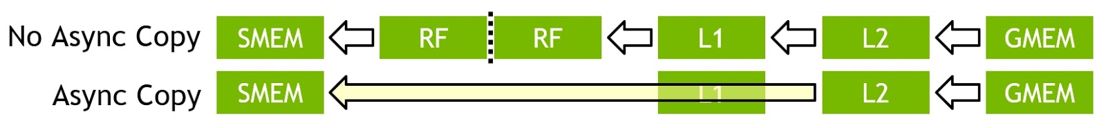

传统拷贝路径（cache miss 常见路径）：

GMEM -> L2 -> L1 -> RF -> SMEM

cp.async（合适对齐与配置下）可以走：

GMEM -> L2 -> SMEM

这能绕过 RF 中转，降低寄存器压力；配合 .cg 还可减少 L1 污染。

appendix_cp_async_path
图 1：`cp.async` 与传统路径对比（附录原图）

传统代码示例：

for (int i = 0; i < N_COPIES; ++i) {
    smem[i] = gmem[i];
}

对应 SASS（示意）：

LDG.E.128 ...
LDG.E.128 ...
STS.128 ...
STS.128 ...

cp.async 示例：

for (int i = 0; i < 4; ++i) {
    cp_async<16>(smem + 16 * i, gmem);
}
cp_async_commit();
cp_async_wait<0>();

对应 SASS（示意）：

LDGSTS.E.BYPASS.LTC128B.128 ...
LDGDEPBAR
DEPBAR.LE SB0, 0x0

Commit / Wait 的价值

cp.async 支持显式分组与提交：

  • 可把不同 tensor 的加载放进不同 group
  • 可以只等待必要 group，其他传输继续 in-flight

这是传统加载路径较难实现的调度优势。

wmma 与 mma

wmma 是高层 API，fragment 布局对开发者不透明；
mma 是更低层的 PTX 指令，能够直接控制寄存器中的 fragment 组织。

对于本文这类高性能手写 kernel，mma 的可控性更有利于：

  • 直接在 RF 上做运算
  • 减少不必要 SMEM 往返
  • 避免额外 MIO 压力

形状与映射速查

mma.m16n8k16 操作数形状

Operand DType Shape (Variables) Shape (Elements) Shape (Fragments) Shape (Registers)
A BF16/FP16 (m, k) (16, 16) (2, 2) (2, 2)
B BF16/FP16 (n, k) (8, 16) (1, 2) (1, 2)
C + D FP32 (m, n) (16, 8) (2, 1) (2, 2)

Warp 级线程到坐标映射（Kernels 1-8）

Operation Row Column
mma fragment / RF -> SMEM (tid % 32) / 4 (tid % 4) * 2
SMEM -> RF (ldmatrix) tid % 16 ((tid % 32) / 16) * 8
GMEM <-> SMEM (tid % 32) / 8 tid % 8

小结

这份附录的价值在于提供“可复现实验 + 指令级解释 + 设备差异基线”三类信息。
如果正文关注的是“优化策略”，那么附录更像是“验证与推导工具箱”：

  • 如何稳定 benchmark / profile
  • 如何读 spill 与资源占用
  • 如何从 PTX/SASS 视角理解性能瓶颈
